modbus网关使用方法是什么？

Modbus协议自1979年问世以来，一直被广泛应用于工业自动化领域，是一种成熟的、开放的串行通讯协议。使用Modbus网关可以帮助我们实现不同通信协议之间的转换，使得设备之间能够顺利通讯。本文将详细介绍Modbus网关的使用方法，无论是新手还是有经验的工程师，都能在这里找到所需要的信息。

什么是Modbus网关？

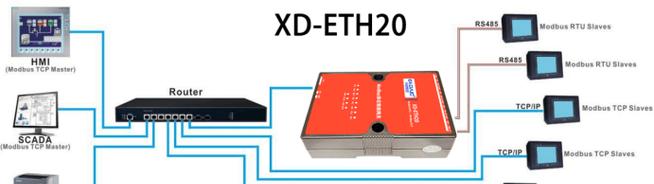

在开始介绍使用方法之前，先了解一下Modbus网关是什么。Modbus网关，顾名思义，是Modbus协议的“守门人”。它能够实现ModbusTCP协议和ModbusRTU/ASCII协议之间的相互转换。简单来说，Modbus网关就是一种通讯转换器，能够在多种网络之间转换数据包，使得使用不同Modbus变种的设备可以实现通讯和数据交换。

如何选购Modbus网关？

在具体使用Modbus网关前，需要正确选购。首先要明确使用场景和设备类型，Modbus网关有多种类型，如TCP转RTU/ASCII，RTU/ASCII转TCP，或是TCP之间转换等。接着，要考虑通讯端口，如RS-232、RS-485或以太网等。需要关注网关的兼容性和稳定性，选择品牌信誉好、有丰富应用案例的产品。

Modbus网关的硬件连接

硬件连接是使用Modbus网关的第一步。确保Modbus网关的电源连接正确，并检查指示灯是否正常。根据设备的Modbus协议版本，将网关的串行端口（RS-232或RS-485）与设备的串行通讯端口相连。如果使用TCP/IP协议，需要用网线将网关与局域网相连，并通过网关的IP地址在电脑上配置相关参数。

Modbus网关软件配置

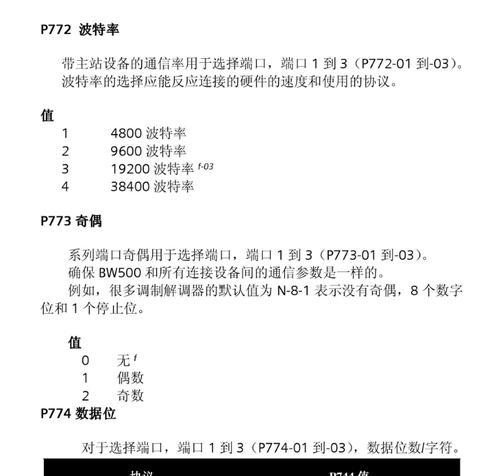

硬件连接无误后，就需要进行软件配置。这包括设置网关的工作模式、通讯参数、网络参数等。大多数Modbus网关都有自己的配置软件或网页界面。打开配置工具，根据网关手册中的指导设置串行通讯的波特率、数据位、停止位和校验方式；设置TCP/IP的相关参数如IP地址、子网掩码、网关以及端口号等。在设备与网关匹配后，可以测试通讯是否成功。

Modbus网关数据映射

配置完成后，需要进行数据映射，即定义数据如何在不同设备间交换。Modbus网关允许你配置映射表，将特定的Modbus地址映射到其他协议的地址。在配置软件中，通过指定源地址和目标地址，可以完成数据的映射配置。

常见问题诊断与解决

在实际使用中，可能会遇到各种问题，如通讯不稳定、数据传输错误等。对于这些问题，可以通过查看网关的通讯状态、日志信息，确认故障点。如果问题难以解决，应及时查看网关的使用手册或联系厂家技术支持。

扩展知识点：Modbus协议的基本知识

Modbus协议是工业领域内一种非常重要的通讯协议。其定义了控制器能够认识和使用的消息结构，而不关心控制器的物理本质。Modbus协议有两种主要类型：ModbusRTU和ModbusASCII，它们都使用主从架构；此外还有ModbusTCP，它是ModbusRTU在TCP/IP协议之上的应用。

结语

综上所述，Modbus网关是实现工业通讯中不可或缺的一部分，它能解决不同设备间通讯协议不兼容的问题。通过本文的介绍，相信读者已经对Modbus网关的使用方法有了全面的了解。不管是进行硬件连接、软件配置、数据映射还是故障排查，都应该根据具体设备和通讯环境灵活处理。如果您在操作过程中有任何疑问，欢迎在评论区提问，我们将尽力为您解答。
