保温防火墙的构造图如何绘制？需要哪些步骤？

在建筑设计中，保温防火墙不仅是防止火灾蔓延的关键结构，同时也是确保建筑内部温度稳定的重要组成部分。绘制保温防火墙的构造图是一项细致的工作，需要结合专业知识和细致的操作。下面，让我们深入探讨保温防火墙构造图的绘制流程，以及在实施过程中应注意的事项。

1.明确设计意图与规范要求

在开始绘制之前，设计师必须清楚保温防火墙的设计目的和用途，并了解相关的建筑标准和法规要求。这包括确定防火墙的耐火等级、保温材料的选用标准，以及设计的温度要求等。

2.准备工作与前期调研

准备工作包括获取建筑项目的详细平面图和其他相关图纸，了解结构、电气、水暖等其他专业的设计信息。同时，调研不同保温材料和防火材料的性能和适用场景，以及实际工程案例中常见问题和解决方案。

3.选择合适的绘图软件

绘制构造图需要使用专业CAD软件，如AutoCAD、天正建筑等。这些软件能够提供精确的绘图工具，帮助设计师绘制出详尽的构造图。

4.绘制保温防火墙的基本图

从绘制保温防火墙的基本尺寸和位置开始，标注出墙的厚度、所用材料、耐火极限等基本信息。此时需要与建筑平面图中的其他元素进行协调，确保设计的准确性。

5.细节构造与材料标注

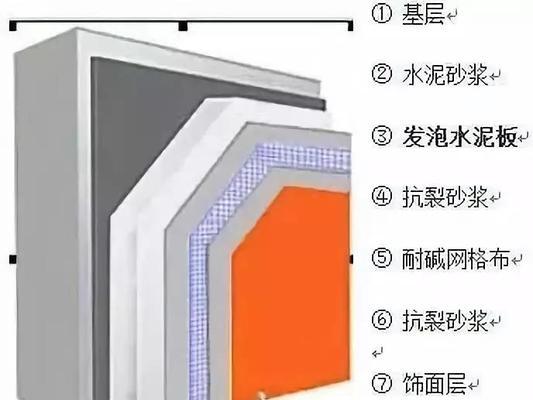

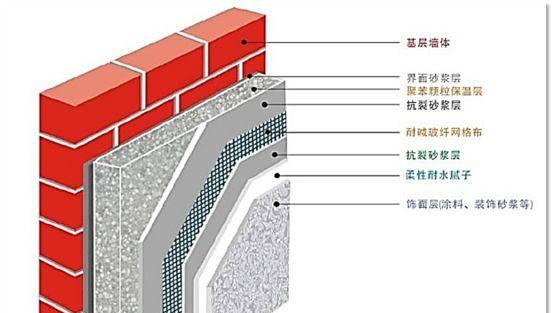

详细描述保温防火墙的各个层次构造，包括保温层、防火层、结构层等，并在图中标明不同材料的厚度和性质。同时，要标注出所有连接件、支撑件的规格和布局。

6.引入细部放大图和节点图

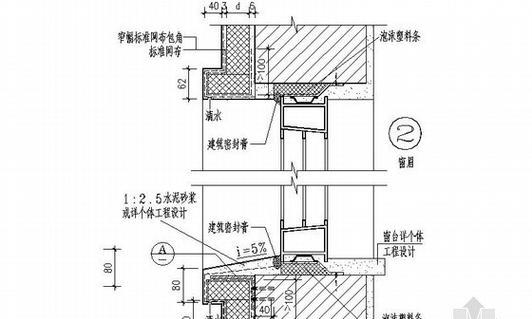

对于复杂的构造细节，如门窗洞口的保温防火处理，应制作细部放大图或节点图。这些图应清晰显示出保温防火墙与周边结构的连接方式，以及如何处理缝隙和边缘的保温隔热。

7.详述施工要求与注意事项

在图纸旁边或者单独的施工说明文档中，详细描述施工过程中需要注意的事项，如保温材料的安装顺序、防火材料的涂抹厚度、接口的密封处理等。

8.进行图纸审核与修改

绘制完成后，应交由其他专业人士进行审核，确保设计符合规范要求和实际应用。根据反馈进行图纸的修改，直到达到最佳的设计方案。

9.输出最终版本的图纸

最终的图纸应包含所有必要的细节，包括尺寸、材料、构造方式等。输出的格式应为PDF或DWG等通用格式，便于打印和施工。

常见问题解答

问题一：绘制保温防火墙构造图时需要哪些专业知识？

绘制保温防火墙构造图需要建筑学、材料学和消防工程学的知识。了解CAD绘图软件的操作也是必须的。

问题二：保温防火墙的材料选择有哪些要点？

选择保温防火墙材料时，需考虑材料的耐火性能、保温效果、稳定性、环保性以及经济性。通常，要依据建筑的具体需求和标准来选择合适的材料。

问题三：如何确保设计满足耐火等级要求？

要确保设计满足耐火等级要求，设计师必须根据相关建筑法规了解不同等级的耐火标准，并选择符合这些标准的材料和结构设计。

保温防火墙构造图的绘制是一个专业且复杂的过程，涵盖了多个设计和施工的细节。设计师需要具备广泛的知识和丰富的实践经验。通过以上的步骤指导，希望可以为建筑工程的设计人员提供详实且系统的绘制方法，以实现高质量的建筑保温防火设计。
